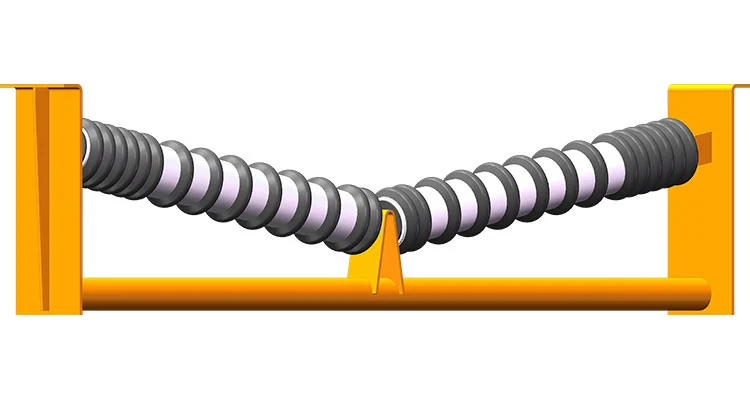

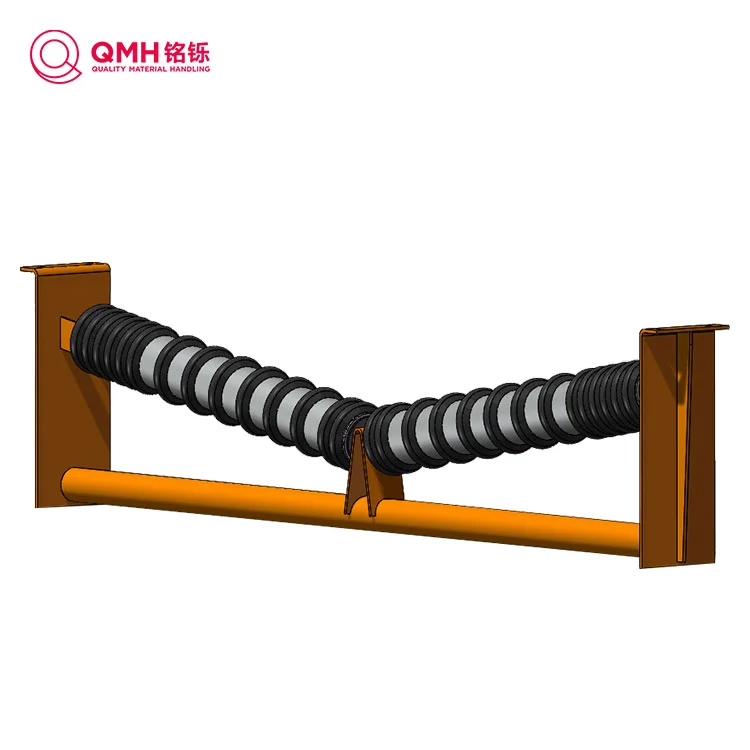

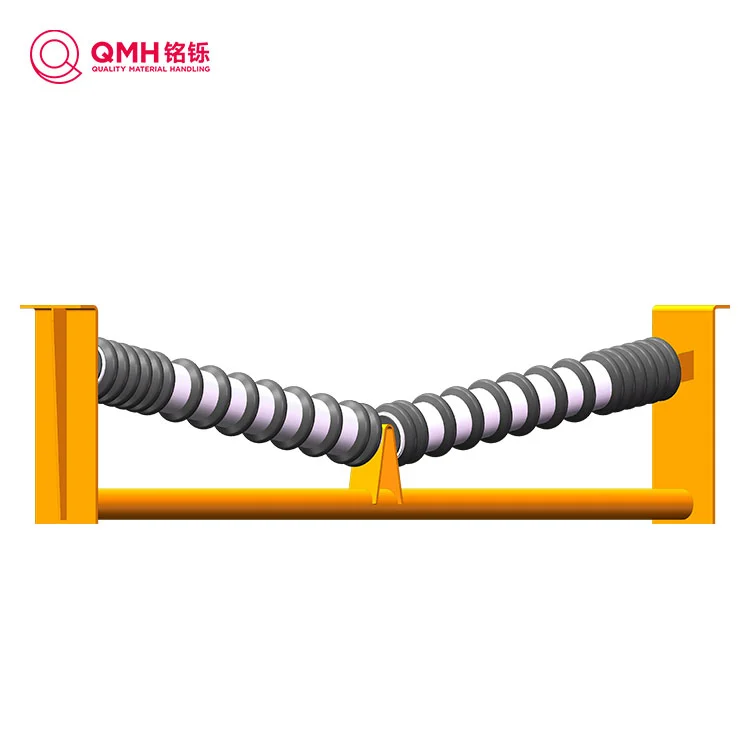

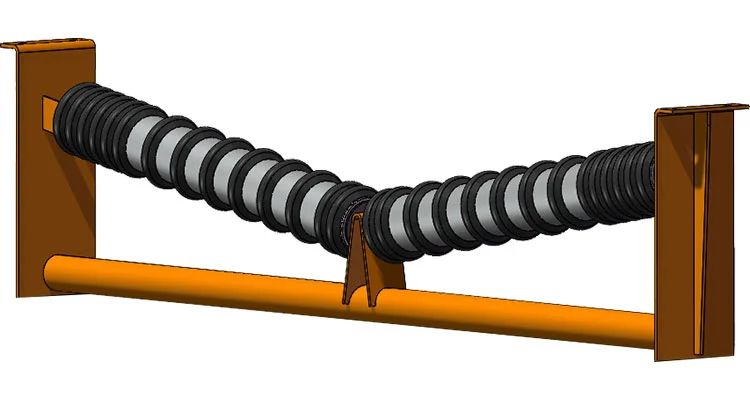

Bộ làm việc tác động dễ tháo rời mới

Đặc điểm kết cấu

Nó bao gồm một cấu trúc đệm hỗ trợ kiểu rãnh bao gồm ít nhất hai nhóm bộ phận chạy không tải bên. Hệ sinh cạnh trên của bề mặt con lăn của mỗi nhóm bộ phận con lăn bên là kết cấu nghiêng với mặt ngoài cao hơn và mặt trong thấp hơn. Bộ phận làm việc bên bao gồm bộ làm việc bên đệm, bộ phận đỡ bên và bộ phận đỡ ở giữa. Đầu làm việc của bộ làm việc bên đệm được cung cấp một khối chuyển tiếp ở đầu dưới để tạo thành khớp nối khớp với rãnh trên giá đỡ ở giữa. Đầu chạy không tải ở đầu cao cấp được cung cấp một tấm chuyển tiếp có thể tháo rời được cố định vào mặt trong của giá đỡ bên.

Phương pháp thay thế nhanh:Loại bỏ cấu trúc phù hợp của tấm chuyển tiếp và giá đỡ bên, và đầu làm việc của một bên của bộ làm việc bên đệm sẽ được tách ra khỏi giá đỡ bên và có thể xoay xuống dọc theo mặt trong của giá đỡ bên, sao cho cạnh trên của bề mặt làm biếng sẽ tách dần khỏi bề mặt đai dưới của băng tải để tạo ra khe hở vận hành, sau đó nâng khối chuyển tiếp ở đầu dưới và tách rãnh để hoàn thành việc loại bỏ bộ làm việc bên đệm và thao tác lắp đặt có thể được đảo ngược. Đối với bộ phận làm biếng ở giữa, bằng cách điều khiển việc tách miếng đệm có thể tháo rời ở đầu dưới cùng của giá đỡ giữa, toàn bộ bộ làm việc đệm ở giữa và giá đỡ ở giữa được hạ xuống, sao cho bề mặt làm việc không tải được tách ra khỏi bề mặt băng tải, và việc thay thế nhanh chóng bộ làm việc đệm ở giữa được hoàn tất.

Thuận lợi

Nó loại bỏ các khuyết điểm của hệ thống làm biếng cứng nhắc truyền thống, khó tháo rời và kém hiệu quả, đồng thời có thể đảm bảo thay thế, tháo gỡ và bảo trì trực tuyến thuận tiện và nhanh chóng, giảm gánh nặng lao động của nhân viên bảo trì và cải thiện đáng kể hiệu quả bảo trì và thay thế của người làm biếng.

Sau đây là một số thông số kỹ thuật chi tiết phổ biến của bộ đệm đệm mới dễ tháo:

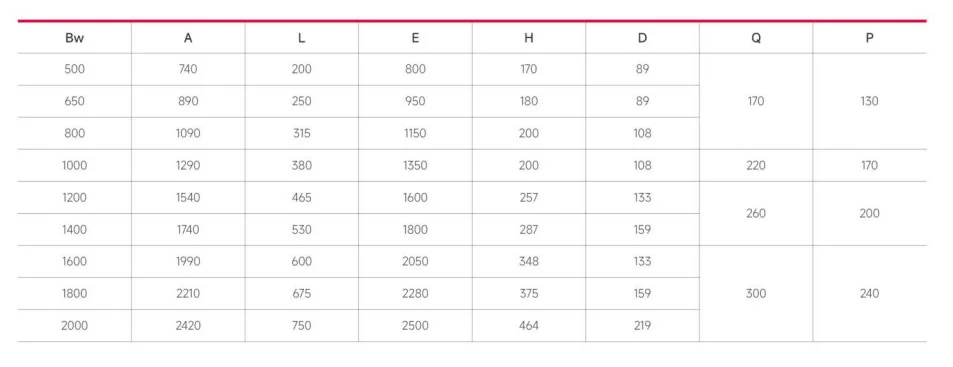

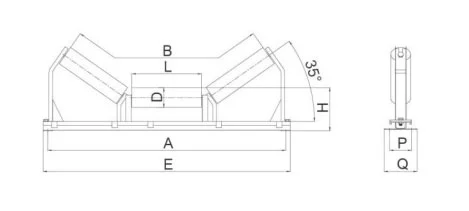

Thông số kích thước

Đường kính:Theo tiêu chuẩn ngành băng tải quốc gia Trung Quốc, các loại đường kính đệm đệm tiêu chuẩn phổ biến cho băng tải đai có băng thông 500mm-1400mm là φ89mm, φ108mm, φ133mm và φ159mm. Với sự xuất hiện của băng tải đai băng thông rộng, đường kính của bộ đệm đệm cũng có xu hướng tăng lên. Ví dụ, trong băng tải ở một số mỏ hoặc cảng lớn, có thể sử dụng bộ đệm đệm có đường kính lớn hơn, chẳng hạn như φ219mm.

Chiều dài:Độ dài của bộ đệm đệm cho băng tải có băng thông khác nhau cũng khác nhau. Phổ biến là: băng tải có băng thông 500mm, chiều dài của bộ đệm đệm khoảng 190mm; băng tải có băng thông 650mm, chiều dài khoảng 240mm; băng tải có băng thông 800mm, chiều dài khoảng 305mm; băng tải có băng thông 1000mm, chiều dài khoảng 375mm; băng tải có băng thông 1200mm, chiều dài khoảng 455mm; băng tải có băng thông 1400mm, chiều dài khoảng 525mm.

Thông số hiệu suất

Hệ số kéo:Nói chung được yêu cầu không quá 0,022, các bộ đệm đệm mới tuyệt vời và dễ tháo rất dễ tháo. Hệ số lực có thể bằng 0. 018, có thể giảm mức tiêu thụ năng lượng của băng tải một cách hiệu quả.

Chạy xuyên tâm:Độ đảo hướng tâm thường được xác định là ≤0. 7mm và các sản phẩm có chất lượng tốt hơn có thể được kiểm soát ở mức . 5mm để đảm bảo hoạt động trơn tru của bộ làm việc và giảm độ mòn trên băng tải.

Điện trở quay:Điện trở quay thường được yêu cầu là 1N và các sản phẩm tốt hơn có thể đạt tới 1N. 9N. Lực cản quay nhỏ hơn giúp nâng cao hiệu quả hoạt động của băng tải.

Tải trọng trục:Khả năng chịu tải dọc trục phải đáp ứng ≥20000N để đảm bảo con lăn không bị dịch chuyển dọc trục hoặc hư hỏng khi chịu tác động của vật liệu và sức căng của băng tải.

Chuyển vị dọc trục:Độ dịch chuyển dọc trục phải được kiểm soát trong khoảng 0,5-0. 7mm và sản phẩm chất lượng cao có thể . 25-0. 3 mm để ngăn chặn người làm biếng di chuyển trong quá trình vận hành và ảnh hưởng đến hoạt động bình thường của băng tải.

1. Thông số thích ứng vật liệu và môi trường

vật liệu nhàn rỗi:chủ yếu là vật liệu polymer được sử dụng, có trọng lượng nhẹ và có trọng lượng riêng khoảng 1/7 thép. Trọng lượng của máy chạy không tải bằng khoảng một nửa so với máy chạy không tải thông thường, có quán tính quay nhỏ và ma sát nhỏ với dây đai. Đồng thời, nó có khả năng chống mài mòn tốt, hiệu suất tự bôi trơn, hiệu suất chống tĩnh điện, chống ăn mòn và hiệu suất chống cháy, v.v., và có thể thích ứng với môi trường làm việc khắc nghiệt của khai thác mỏ, than, xi măng, điện, luyện kim, vật liệu xây dựng, công nghiệp hóa chất và các ngành công nghiệp khác.

Mang:Nói chung, vòng bi kín đôi bi rãnh sâu có khe hở lớn được chọn, điều này có thể làm cho người làm biếng có được sự cân bằng tĩnh và cân bằng động lý tưởng. Phạm vi nhiệt độ hoạt động của nó rộng, thường là -40oC -90oC.

2. Thông số hiệu suất niêm phong

Phương pháp niêm phong:Hầu hết trong số họ áp dụng cấu trúc niêm phong mê cung, có thể ngăn chặn hiệu quả các tạp chất, nước và không khí ảnh hưởng đến người làm việc. Sự ăn mòn bên trong bộ làm việc sẽ kéo dài tuổi thọ của ổ trục.

3. Các thông số liên quan đến chức năng thay đổi nhanh

Khoảng trống tháo gỡ của người làm biếng bên:Đối với bộ phận làm việc bên có chức năng thay đổi nhanh, sau khi tháo rời cấu trúc khớp của tấm chuyển tiếp và giá đỡ bên, đầu bộ làm việc ở một bên của bộ làm việc bên đệm được tách ra khỏi giá đỡ bên và có thể xoay xuống dọc theo mặt trong của giá đỡ bên, sao cho bộ tạo cạnh trên của bề mặt làm biếng dần dần tách ra khỏi bề mặt đai dưới của băng tải. Khoảng hở vận hành thường được yêu cầu để tạo điều kiện thuận lợi cho các hoạt động nâng và tách rãnh của khối chuyển tiếp.

Chiều cao tháo gỡ của người làm biếng ở giữa:Trong bộ phận làm biếng ở giữa, bằng cách điều khiển việc tách miếng đệm có thể tháo rời ở đầu dưới cùng của giá đỡ giữa, bộ đệm ở giữa và giá đỡ ở giữa được hạ xuống toàn bộ, sao cho bề mặt làm biếng được tách ra khỏi bề mặt băng tải. Chiều cao hạ thấp được yêu cầu chung có thể đảm bảo rằng bộ đệm giữa cũ có thể được tách biệt hoàn hảo khỏi rãnh nhúng trên giá đỡ giữa từ dưới lên trên để hoàn thành việc thay thế nhanh chóng.
