Trong các hệ thống xử lý vật liệu rời hiện đại, băng tải là xương sống của hiệu quả, di chuyển hàng tấn vật liệu một cách liền mạch trong các ngành công nghiệp—từ khai thác mỏ và cảng đến xây dựng và sản xuất. Một trong những thành phần quan trọng nhất nhưng thường bị bỏ qua để đảm bảo hoạt động trơn tru này làRòng rọc uốn cong. Hiểu cách thức hoạt động của Ròng rọc uốn cong, chức năng của nó và tại sao nó quan trọng có thể giúp doanh nghiệp nâng cao độ tin cậy và tuổi thọ của hệ thống băng tải của họ.

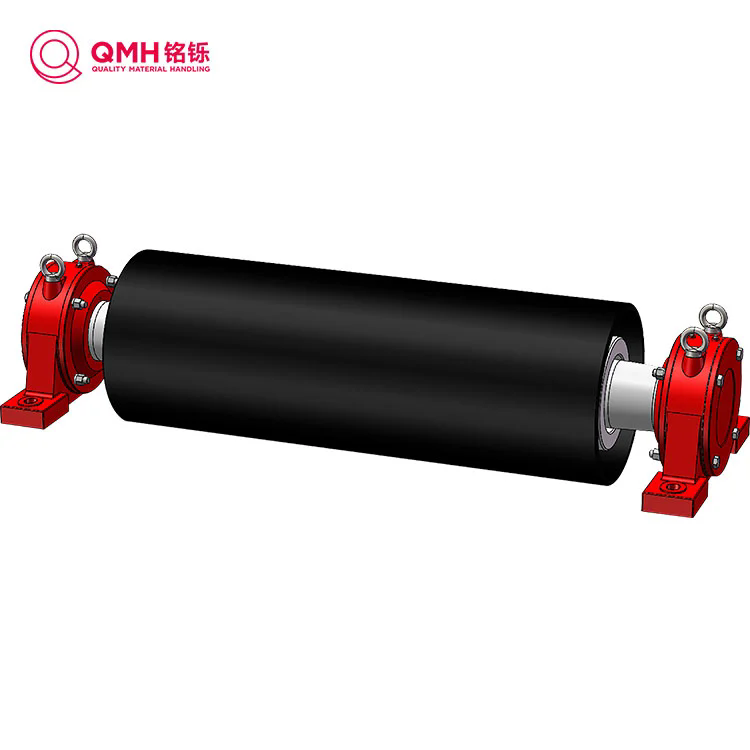

Ròng rọc uốn cong là bộ phận quan trọng trong hệ thống băng tải, được thiết kế để chuyển hướng chuyển động của dây đai hoặc tăng diện tích tiếp xúc giữa dây đai và ròng rọc truyền động. Thường nằm ở đuôi hoặc đầu xả của băng tải, ròng rọc uốn thay đổi hướng của dây đai—thường là 90° hoặc 180°—trong khi vẫn duy trì độ căng cần thiết để tránh trượt dây đai.
Về mặt cơ học, nó hoạt động thông qua tiếp xúc ma sát. Khi dây đai di chuyển, Ròng rọc uốn cong sẽ dẫn dây đai một cách trơn tru quanh một đường cong, cho phép hệ thống chạy liên tục mà không bị mất độ bám hoặc căn chỉnh. Khả năng quản lý độ căng của dây đai ảnh hưởng trực tiếp đến hiệu suất hệ thống, hiệu quả sử dụng năng lượng và tuổi thọ của dây đai.
Trong các hệ thống băng tải hạng nặng được sử dụng trong khai thác mỏ, nhà máy xi măng, nhà máy thép và bến cảng, Ròng rọc uốn cong giúp giảm mài mòn cơ học, hấp thụ tải trọng va đập và đảm bảo chuyển tiếp trơn tru trên đường đi của dây đai.
Chuyển hướng băng tải theo hình vòng cung trơn tru.
Tăng cường tiếp xúc giữa dây đai và ròng rọc truyền động để chống trượt.
Hỗ trợ duy trì độ căng và theo dõi đai thích hợp.
Hỗ trợ dây đai trong cả điều kiện có tải và không tải.
Giảm độ rung của đai và sự cố tràn vật liệu.
Hiệu quả của hệ thống băng tải phụ thuộc phần lớn vào mức độ truyền tải điện hiệu quả và độ căng của đai được phân bổ đều như thế nào. Thiết kế, vật liệu và xử lý bề mặt của Bend Pulley đều đóng vai trò quan trọng trong việc đạt được sự cân bằng này.
Ròng rọc uốn cong chất lượng cao phải chịu được lực căng cao và ứng suất quay. Do đó, các vật liệu như thép cacbon, thép không gỉ hoặc gang thường được sử dụng tùy thuộc vào môi trường ứng dụng. Độ dày vỏ ròng rọc và đường kính trục được tính toán cẩn thận để chịu được tải trọng cần thiết mà không bị lệch.
Để cải thiện độ bền, Ròng rọc uốn cong thường có đĩa cuối được gia công chính xác và vòng bi chịu tải nặng, đảm bảo độ rung tối thiểu và độ đồng tâm tối ưu.
Để tăng cường ma sát và chống mài mòn, bề mặt ròng rọc có thể được làm trễ bằng cao su, gốm hoặc polyurethane. Miếng đệm cao su mang lại sự linh hoạt và độ bám, trong khi miếng lót bằng gốm mang lại khả năng chống mài mòn và độ ẩm vượt trội. Sự lựa chọn tùy thuộc vào môi trường làm việc—điều kiện ẩm ướt, bụi bặm hoặc tải trọng cao đòi hỏi các giải pháp chống trễ tiên tiến hơn.
Cân bằng thích hợp đảm bảo chuyển động quay ổn định và giảm thiểu độ rung. Ròng rọc không thẳng hàng hoặc không cân bằng có thể dẫn đến dây đai bị lệch, gây tiếng ồn quá mức và mòn sớm. Các nhà sản xuất hiện đại sử dụng kỹ thuật cân bằng động để đạt được khả năng vận hành trơn tru ở tốc độ cao.
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Đường kính ròng rọc | 200 mm – 1800 mm |
| Khả năng tương thích chiều rộng vành đai | 400 mm – 2400 mm |
| Đường kính trục | 50mm – 350mm |
| Độ dày vỏ | 8mm – 30mm |
| Tùy chọn xử lý bề mặt | tụt hậu cao su / tụt hậu gốm / thép trơn |
| Vật liệu | Thép cacbon, thép không gỉ, gang |
| Lớp cân bằng | ISO G6.3 hoặc cao hơn |
| Loại ổ trục | Vòng bi lăn hình cầu hạng nặng |
| Ứng dụng | Công nghiệp khai thác mỏ, xi măng, điện, cảng và mỏ đá |
Bảng này minh họa cách điều chỉnh Ròng rọc uốn cong cho các nhu cầu vận hành đa dạng, từ băng tải hạng nhẹ trong dây chuyền đóng gói đến hệ thống chịu tải cực lớn trong khai thác mỏ.
Ròng rọc uốn cong phù hợp có thể nâng cao đáng kể hiệu suất của băng tải, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ dây đai.
Một trong những chức năng quan trọng nhất của Ròng rọc uốn cong là giữ cho băng tải được căn chỉnh chính xác. Khả năng theo dõi kém dẫn đến hư hỏng mép đai và tràn vật liệu. Ròng rọc được thiết kế chính xác đảm bảo độ căng đai ổn định và giúp duy trì khả năng theo dõi chính xác trong toàn hệ thống.
Bằng cách duy trì ma sát thích hợp và giảm độ trượt, Ròng rọc uốn cong cải thiện hiệu suất truyền lực, giảm nhu cầu năng lượng cho động cơ truyền động. Theo thời gian, điều này giúp tiết kiệm chi phí hoạt động đáng kể.
Ròng rọc uốn cong chất lượng cao được thiết kế để có tuổi thọ sử dụng lâu dài. Lớp phủ chống ăn mòn, vỏ gia cố và vòng bi chính xác ngăn ngừa hư hỏng khi chịu tải nặng, giảm thời gian ngừng hoạt động và tần suất bảo trì.
Từ hoạt động khai thác dưới lòng đất đến các cơ sở cảng ẩm ướt, Ròng rọc Bend có thể được tùy chỉnh để chống ăn mòn, bụi và nhiệt độ khắc nghiệt, đảm bảo hoạt động đáng tin cậy trong mọi điều kiện.
Kiểm soát độ căng ổn định giúp ngăn ngừa trượt dây đai, điều này có thể gây ra sự cố hoặc dừng hệ thống. Điều này làm cho Ròng rọc uốn cong trở thành một bộ phận quan trọng để duy trì sự an toàn và thời gian hoạt động của băng tải.
Việc chọn Ròng rọc uốn cong phù hợp không chỉ liên quan đến kích thước. Nó đòi hỏi sự hiểu biết toàn diện về điều kiện làm việc, khả năng chịu tải và các thách thức môi trường của băng tải.
Luôn chọn đường kính ròng rọc phù hợp với yêu cầu về độ rộng và độ căng của đai. Ròng rọc quá nhỏ có thể khiến dây đai bị cong quá mức và bị mòn sớm.
Đối với môi trường ẩm ướt hoặc mài mòn, nên sử dụng tụt hậu bằng cao su lưu hóa nóng hoặc gốm. Đối với các ứng dụng trong nhà hoặc vật liệu sạch, thép trơn hoặc cao su trơn có thể là đủ.
Đảm bảo trục ròng rọc được thiết kế để chịu được cả tải trọng hướng tâm và tải trọng trục. Vòng bi phải có chất lượng cấp công nghiệp, được bịt kín chống bụi và ẩm.
Chọn nhà sản xuất cung cấp tính năng cân bằng động theo tiêu chuẩn ISO để chống rung, ồn khi vận hành ở tốc độ cao.
Ròng rọc uốn cong chất lượng hàng đầu phải tuân thủ các tiêu chuẩn quốc tế như CEMA, DIN và ISO, đảm bảo an toàn và độ bền.
Câu hỏi 1: Ròng rọc uốn cong nên được kiểm tra hoặc thay thế bao lâu một lần?
Ròng rọc uốn cong phải được kiểm tra bằng mắt sau mỗi 1.000 giờ hoạt động để phát hiện các dấu hiệu mòn, lệch trục hoặc bong tróc trễ. Trong điều kiện sử dụng ở cường độ cao, có thể cần thay thế sau mỗi 3–5 năm, tùy thuộc vào môi trường và tải trọng. Bảo trì phòng ngừa giúp phát hiện sớm sự mài mòn của vòng bi và tránh việc tắt hệ thống tốn kém.
Câu 2: Sự khác biệt giữa Ròng rọc uốn cong và Ròng rọc đuôi là gì?
Mặc dù cả hai đều nằm gần đầu đuôi của hệ thống băng tải, Ròng rọc đuôi đóng vai trò là ròng rọc nơi dây đai bắt đầu hành trình quay trở lại và thường được kết nối với cơ cấu cuốn lên. Mặt khác, Ròng rọc uốn cong được sử dụng để thay đổi hướng dây đai hoặc tăng góc quấn quanh ròng rọc truyền động, cải thiện lực kéo và cân bằng lực căng.
Ròng rọc uốn cong có vẻ giống như một cái trống quay đơn giản, nhưng ảnh hưởng của nó đến hiệu suất của băng tải là rất lớn. Từ việc duy trì độ căng và theo dõi dây đai thích hợp đến giảm thiểu tổn thất và hao mòn năng lượng, nó đóng vai trò trung tâm trong việc đảm bảo độ tin cậy vận hành. Việc chọn Ròng rọc uốn cong chất lượng cao được chế tạo với kỹ thuật chính xác, độ trễ tiên tiến và vật liệu cao cấp là một khoản đầu tư cho sự ổn định lâu dài của hệ thống của bạn.
Qmphchuyên sản xuất Ròng rọc uốn cong được thiết kế theo yêu cầu được thiết kế cho các ứng dụng công nghiệp đa dạng. Với kết cấu chắc chắn, kiểm soát chất lượng được chứng nhận ISO và tập trung vào hiệu suất lâu dài, các sản phẩm QMH giúp bạn đạt được hiệu quả cao hơn và giảm chi phí bảo trì trong hoạt động băng tải của mình.
Nếu bạn đã sẵn sàng nâng cấp hoặc thay thế Ròng rọc uốn cong hiện tại của mình,liên hệ với chúng tôi để được tư vấn chuyên môn và hỗ trợ kỹ thuật—nhóm của chúng tôi sẽ giúp bạn tìm ra giải pháp tốt nhất cho nhu cầu băng tải cụ thể của bạn.
